Captura fotográfica con criterio topográfico

La fotogrametría aérea y terrestre resulta especialmente útil cuando hay que observar mucho detalle en una superficie extensa, una fachada, una cubierta o una obra. La calidad del producto final depende de la planificación, de la geometría de la toma, del control en campo y del procesamiento posterior.

Según el objetivo, se puede entregar una ortofoto, un modelo digital, una nube de puntos densa, una malla 3D texturizada o las fotografías originales para un procesamiento externo.

Dos modalidades de servicio

Captura para otros profesionales

Planificación y captura aérea o terrestre con entrega de las fotografías originales para que el equipo receptor las procese con sus propios puntos de control y flujo de trabajo.

Servicio completo

Puntos de control propios observados con GNSS, captura aérea o terrestre, orientación, procesamiento y entrega de la ortofoto, nube de puntos, modelo 3D o cartografía acordada.

LiDAR y vegetación. En terrenos con vegetación, rieras, taludes o de gran extensión, el vuelo LiDAR puede complementar la topografía convencional. El modelo del suelo se contrasta y se completa con puntos de control y radiaciones de los elementos que requieren una definición precisa.

Imagen, geometría y modelo

Modelo 3D fotogramétrico de un núcleo urbano — Modelo 3D de entorno urbano

Modelo digital fotogramétrico de Premià — Modelo digital para territorio y obra

Ortoalzado fotogramétrico de una fachada — Ortoalzado para documentación arquitectónica

Modelo fotogramétrico de patrimonio — Patrimonio y geometría de detalle

Fotogrametría territorial a gran escala — Documentación territorial a gran escala

Alzados fotogramétricos de patrimonio

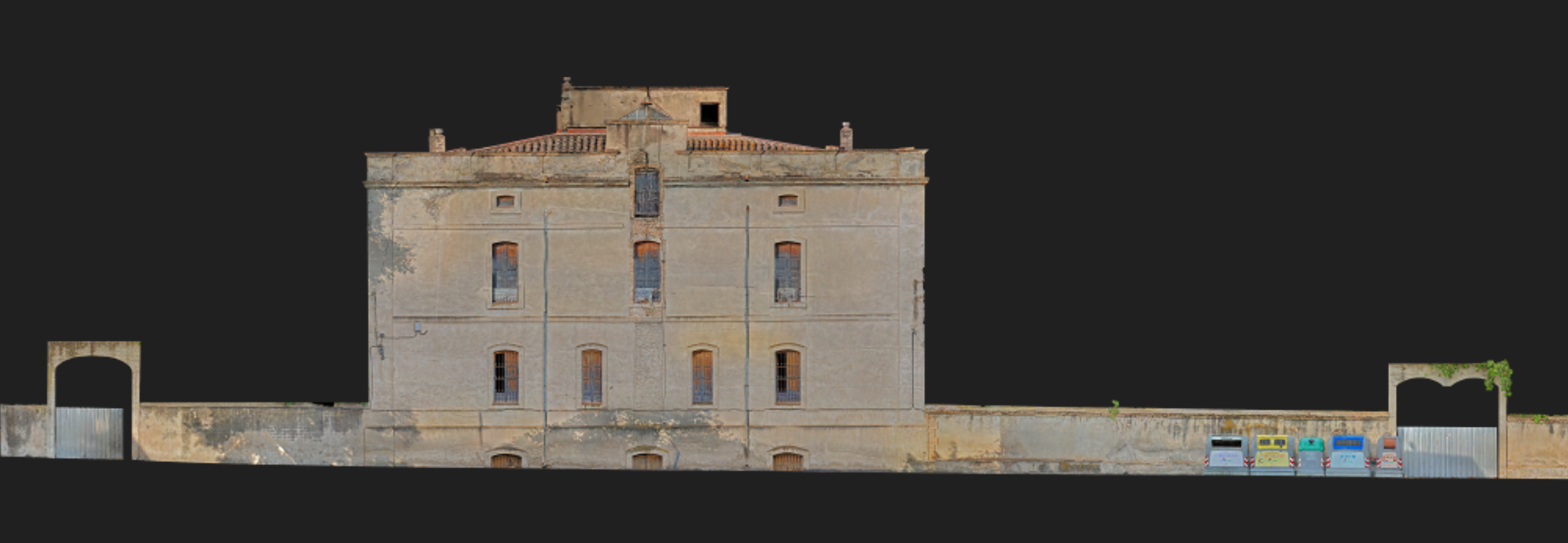

Alzado frontal de un edificio patrimonial con los muros laterales — Alzado fotogramétrico de la fachada y los cerramientos laterales

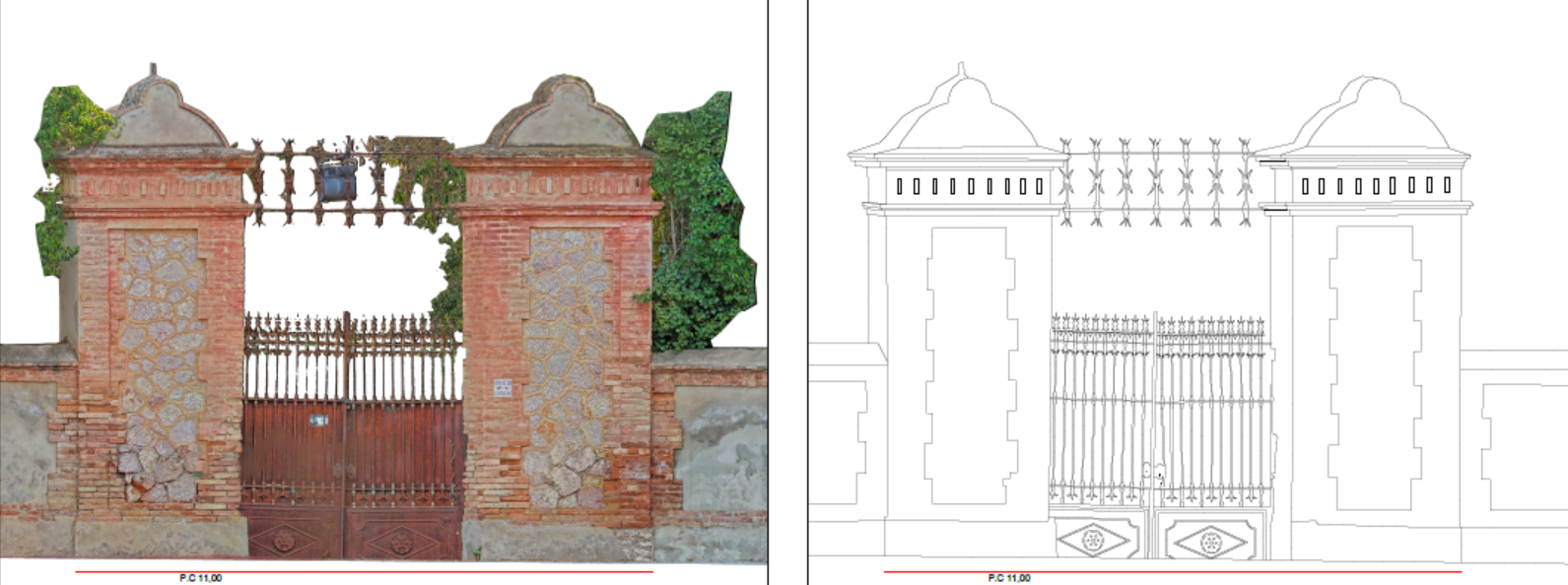

Comparación del alzado fotogramétrico y el dibujo lineal de un portal patrimonial — Del registro fotogramétrico al dibujo: detalle del portal y la reja

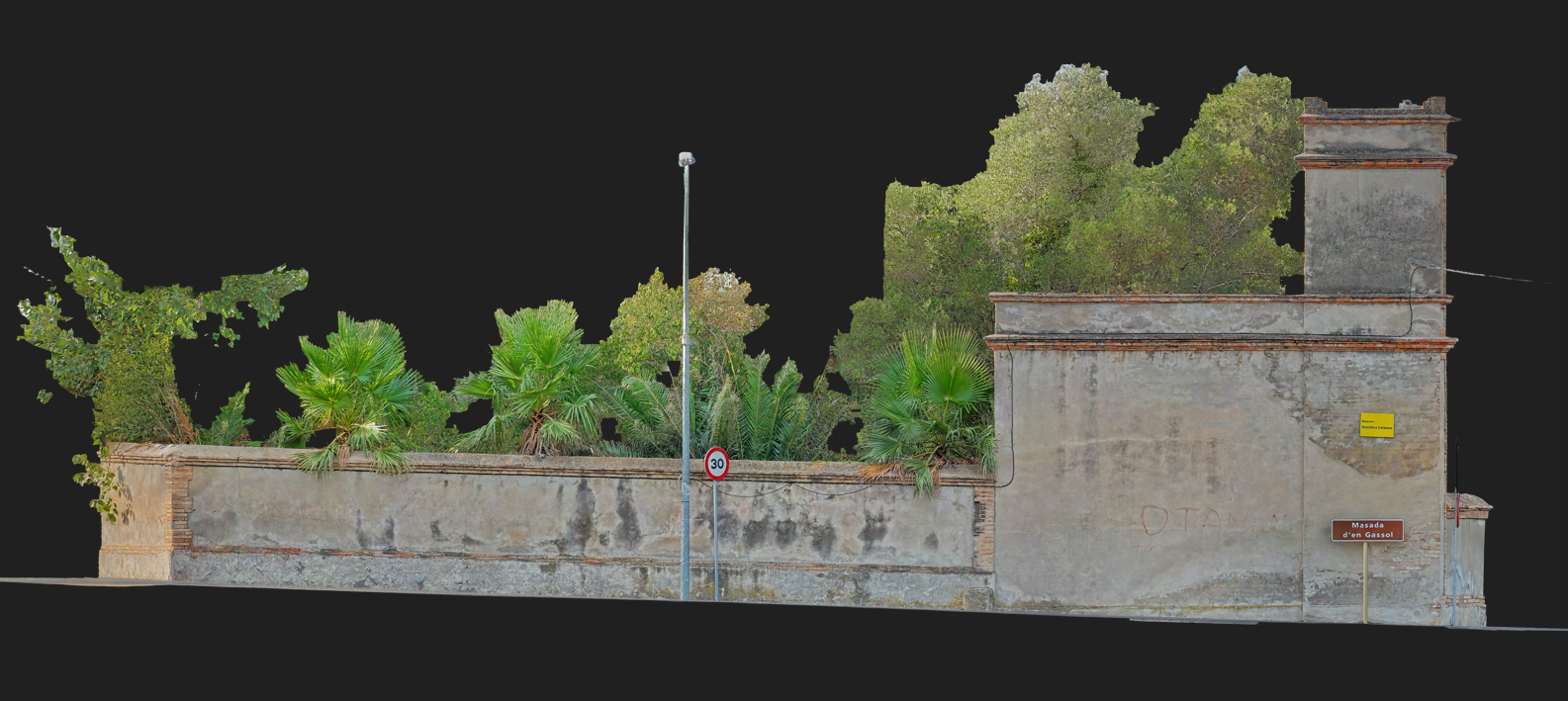

Alzado de un muro perimetral y un volumen elevado con vegetación al fondo — Alzado fotogramétrico del muro perimetral y el volumen anexo

Fotogrametría aérea y terrestre: de la imagen al dato métrico
